CVT无极变速箱工作原理（图解）CVT技术即无极变速技术,它采用传动带和工作直径可变的主、从动轮相配合来传递动力,可以实现传动比的连续改变,从而得到传动系与发动机工况的最佳匹配。 无极变速箱 CVT与有级式的区别在于m它的变速比不是间断的点,而是一系列连续的值,譬如可以从3.455一直变化到0.85.
CVT结构比传统变速箱简单,体积更小,它既没有手动变速箱的众多齿轮副,也没有自动变速箱复杂的行星齿轮组,它主要靠主、从动轮和金属带来实现速比的无极变化。

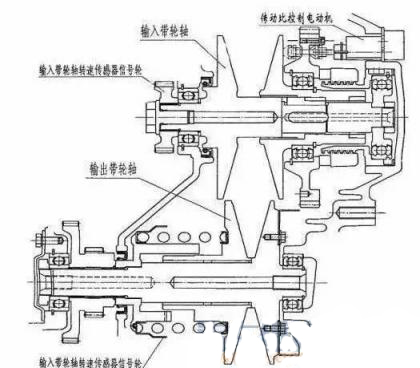

CVT变速箱结构图图解

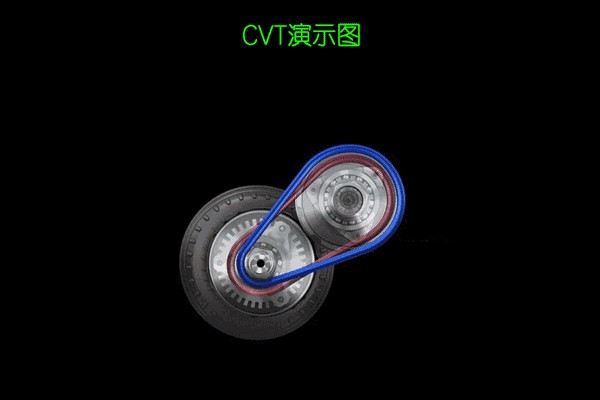

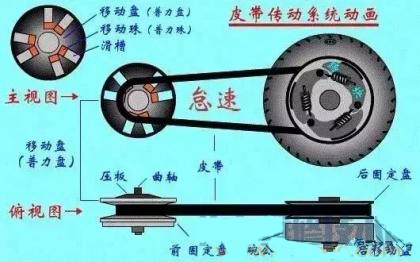

CVT变速箱传动过程图解

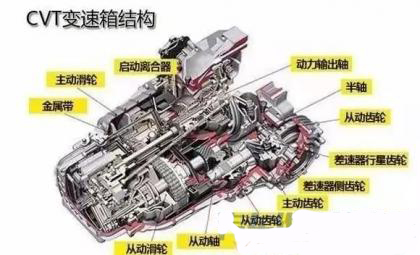

CVT变速箱构成图解

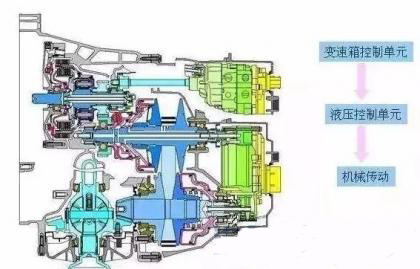

CVT变速箱控制顺序图解

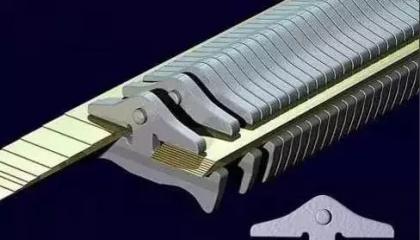

传动钢带图解

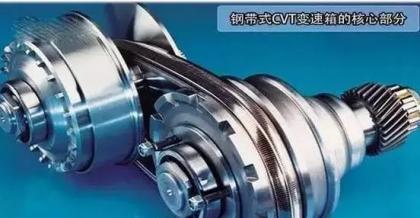

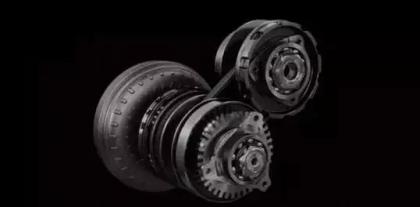

CVT变速箱关键部分工作过程图解
|
